Nononics扫描探针显微镜和光学探针

Nanonics Imaging Ltd成立于1997年，是世界上扫描探针显微镜（SPM）领域最具创新性的公司之一，这种创新以及无与伦比的客户支持和协作是其发展的基础。如今，Nanonics在耶路撒冷总部拥有45名员工，并在世界各地拥有代表。Nanonics Imaging Ltd在扫描探针显微镜（SPM）领域开发了独特且高度差异化的产品组合。在过去二十年中，其产品一直站在技术的前沿，为其他测量工具无法提供的广泛纳米技术应用提供了答案。

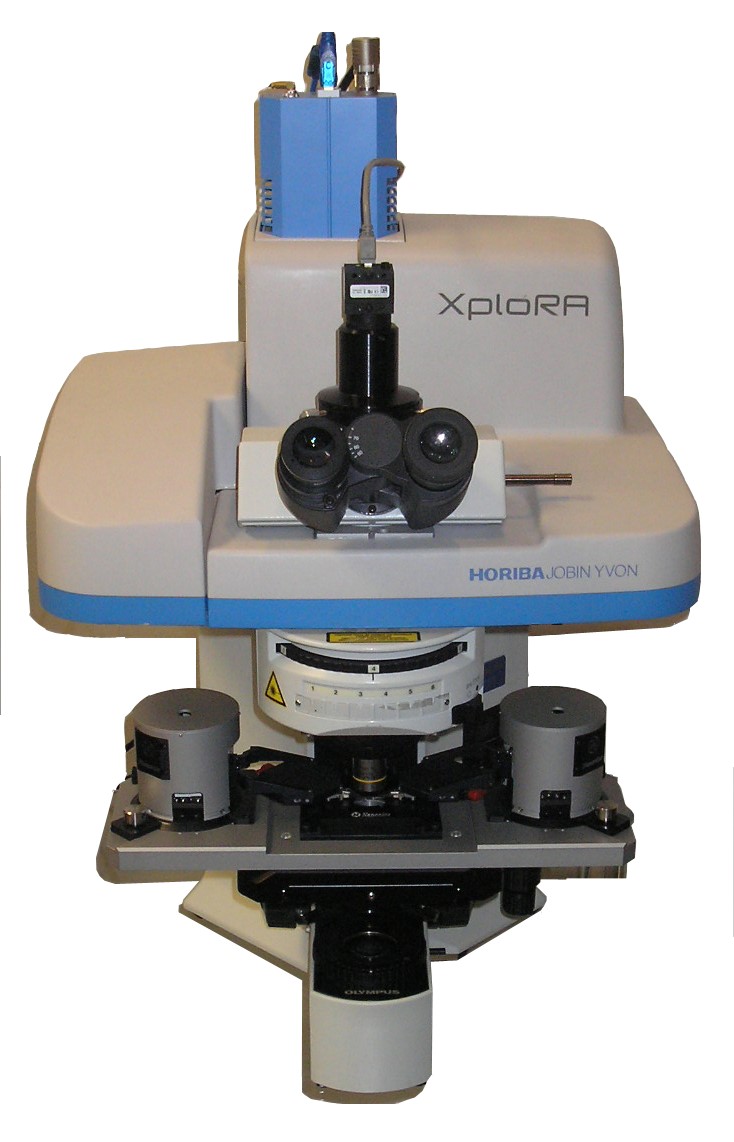

Nanonics Imaging Ltd.率先意识到，将扫描探针显微镜与其他标准技术（如光学显微镜、拉曼微探针、扫描电子显微镜和离子束显微镜）相结合，将为许多此类测量工具带来关键的附加值。因此，其产品开发时考虑到了这种集成，并且在这些领域中，它是第一个销售此类产品的公司，它目前在各个领域都有独特的领先产品。

打破障碍

此外，纳米成像有效地克服了阻碍扫描引入的障碍多种探针显微镜，具有多个探针的SPM系统。它是第一家公司，也是唯一一家拥有通用多探针SPM解决方案的公司，包括所有形式的SPM测量，如电气、热、光学、机械等。该公司的核心发展是纳米成像创始人亚伦·刘易斯发明的一种新型光学显微镜。这种技术称为近场扫描光学显微镜（NSOM）。NSOM在纳米光学的发展领域以及等离子体和光子器件、光学电路、先进光电子元件、硅波导和器件以及光子带隙材料和器件的表征方面越来越被公认为至关重要。这些纳米光学测量能力甚至扩展到电子和离子束仪器，这为阴极发光等领域带来了超分辨率光学成像，这些领域的分辨率受到远场光学方法的限制。

纳米技术奖

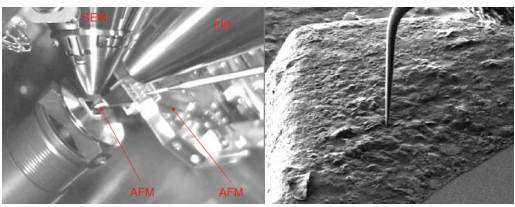

在其产品的各个领域，Nanonics Imaging多年来赢得了无数奖项。Nanonics Imaging因CryoViewMP荣获2015年今日显微镜奖，因AFM-SEM-FIB荣获2013年今日显微奖，因Hydra BioAFM荣获2010年今日显微镜奖项，因MultiView 4000荣获2007年研发100奖。这些奖项涵盖了显微创新的所有领域，包括拉曼微探针集成、多探针开发、无与伦比的扫描仪进步、前沿探针技术等。该公司与Renishaw Plc、，FEI等提供SPM解决方案，以改变这些合作伙伴的产品，并使其达到新的纳米技术水平。

纳米工具配套元件TM（TM）探针数量

纳米技术还发展了一种纳米工具套件TM（TM）多探针友好型探针，不会遮挡显微镜的光学或电子/离子光轴。此NanoToolKitTM（TM）包括光学、电学、热学甚至探针，提供纳米真空和纳米化学写入能力。后一种探针允许使用一种称为NanoFountain Pen nanochemical的独特方法，该方法甚至允许在任何表面和任何墨水（包括气态试剂墨水）上进行纳米化学光刻。使用NanoToolKitTM（TM）以及其SPM系统的高度差异化产品，完全受专利组合的保护，Nanonics在提供过去根本无法实现的测量能力方面显示出巨大潜力。本质上，产品的纳米成像组合构成了各种测量技术的基础，这些测量技术正日益成为渗透性纳米技术革命中不可或缺的组成部分，这场纳米技术革命站在当前和未来技术革命的前沿。

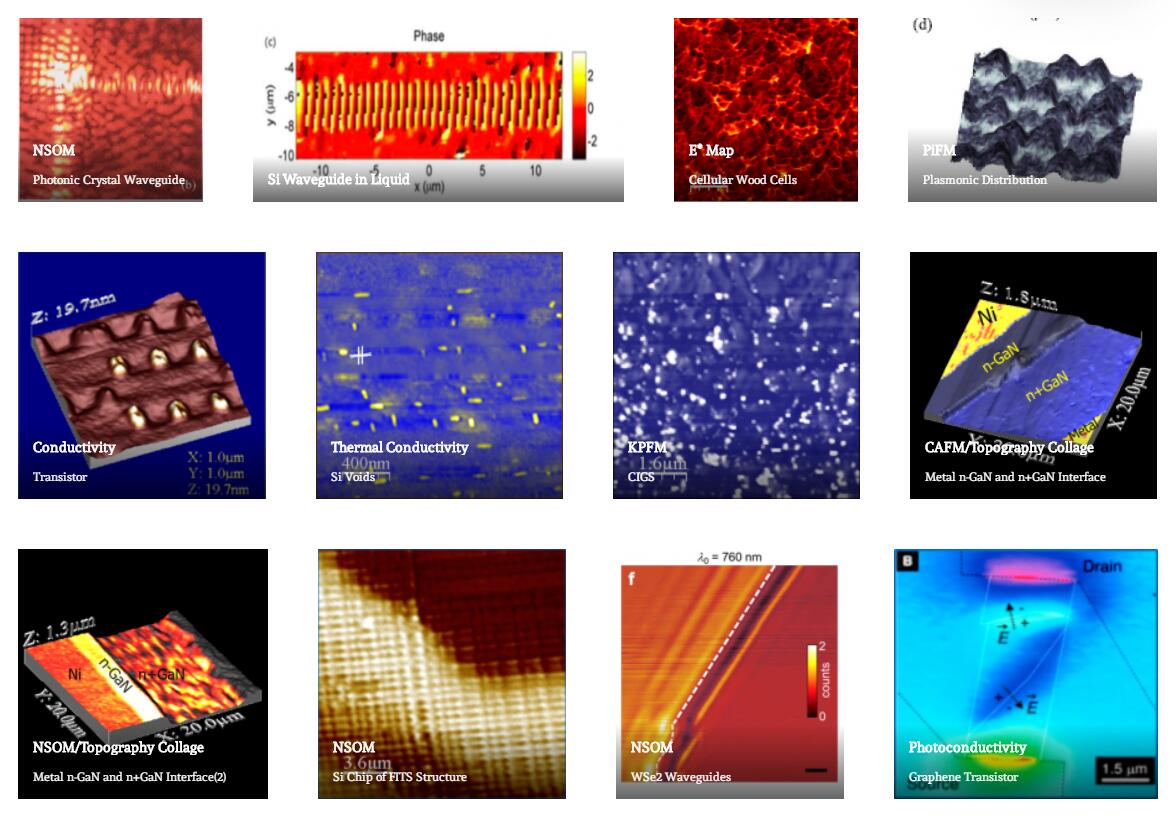

石墨烯作为最耐用、最灵活和最导电的2D材料之一，继续在多个研究领域和行业中进行研究和应用。随着石墨烯在能源领域、生物医学进步、电子学等领域的应用，石墨烯仍然是理论和应用科学家研究的关键焦点。纳米多探针SPM系统能够对石墨烯和其他2D材料进行热、电和光传输研究。光导率，原子力显微镜 ,拉曼和TERS，以及 SNOM/NSOM公司测量都可以在同一平台内的各种环境中使用。

在过去的十年里，太阳能电池产业发展迅速；光伏研究已经成为一个动态的、越来越重要的领域。最近的估计表明，全球光伏装机总量已达到300 GW，自2006年以来增长了4000%！

（请参见：Kurtz，S.、Haegel，N.、Sinton，R.和Margolis，R.（2017年）。太阳能的新时代自然光子学 , eleven (1), 3-5 ).

太阳能行业继续推动纳米级的发展，并一直致力于提高光伏效率。

（请参见：Alharbi，F.H.和Kais，S.（2015）。从光合作用和量子相干中学习到的直观方法对光伏效率的理论限制和可能的改进。可再生能源和可持续能源审查 , forty-three , 1073-1089 . )

正在开发的创新型纳米结构太阳能电池需要先进的纳米级仪器，这些仪器可以实现精确和高分辨率的光电导测量。

现在，获得高分辨率光电导测量值的能力比以往任何时候都更是这个不断发展的太阳能电池行业发展的关键因素。此类测量适用于所有光伏材料

OLED、QLED和MicroLED屏幕正在迅速成为显示器市场的新标准。识别具有全光谱和结构相关性的纳米级缺陷是这些下一代屏幕的关键需求。扫描电化学显微镜 国家安全管理局系统可以在纳米尺度上表征亚像素，从而能够分析和关联关键属性。碳纳米管（CNT）在众多研究和工业领域都有着广泛的兴趣。碳的这些同素异形体非常坚固，表现出非凡的导热性、机械性和电性。

Nononics原子力显微镜与拉曼方法一起，已成为表征含碳材料的首选方法。AFM-拉曼成像对于区分不同种类的纳米管特别有用。纳米多探针SPM系统能够对碳纳米管进行热、电和光传输研究。光导率、拉曼和TERS，以及 SNOM/NSOM公司测量都可以在同一平台内的各种环境中使用。

光子学是对光及其传输的研究和表征，具有广阔的研究和应用范围，电信、健康和制造业等多种行业都采用了光子研究。Nanonics Multiview SPM系统为多功能性提供了理想的解决方案，而多功能性是实现多维光子学方法、集成原子力显微镜 , 国家安全管理局、和扫描电镜在一个灵活的平台上
