Cotronics胶粘剂、Cotronics粘合剂、Cotronics胶水

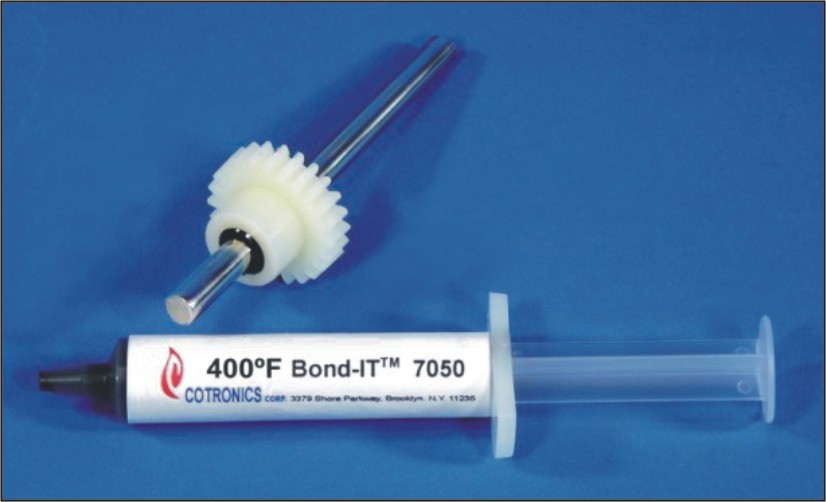

Cotronics胶粘剂Bond IT 7050活化环氧树脂粘附在大多数塑料表面上，在许多情况下产生比塑料基材更强的粘结力。易于使用。只需在室温下混合、涂抹和固化，即可在-45ºF至400ºF的温度下使用。适用于金属、陶瓷、塑料、玻璃和许多其他不同材料的粘合组合。在大多数情况下，不需要特殊的表面处理。

Duralco 6105SP将316L不锈钢的耐腐蚀性与Cotronics专业粘合剂的高温保护相结合，形成1200°F的保护涂层。摇匀，喷雾，晾干。在室温下固化，形成连续的不锈钢保护涂层，具有优良的化学、腐蚀、溶剂和耐高温性能。

Resbond 940可定制的系列快速设置，3000ºF粘合剂是根据您的应用而设计的。只需将Resbond 940的等级与基材的物理性能相匹配，混合并涂抹即可。这些通用胶粘剂具有优异的附着力以及耐化学和热冲击性能。它们很容易在室温下固化4-8小时，或在175°F下5分钟固化。可提供的等级包括低至高热膨胀、超高温、可加工、金属、超快速设置、热或导电等级。其他等级可根据要求随时提供。

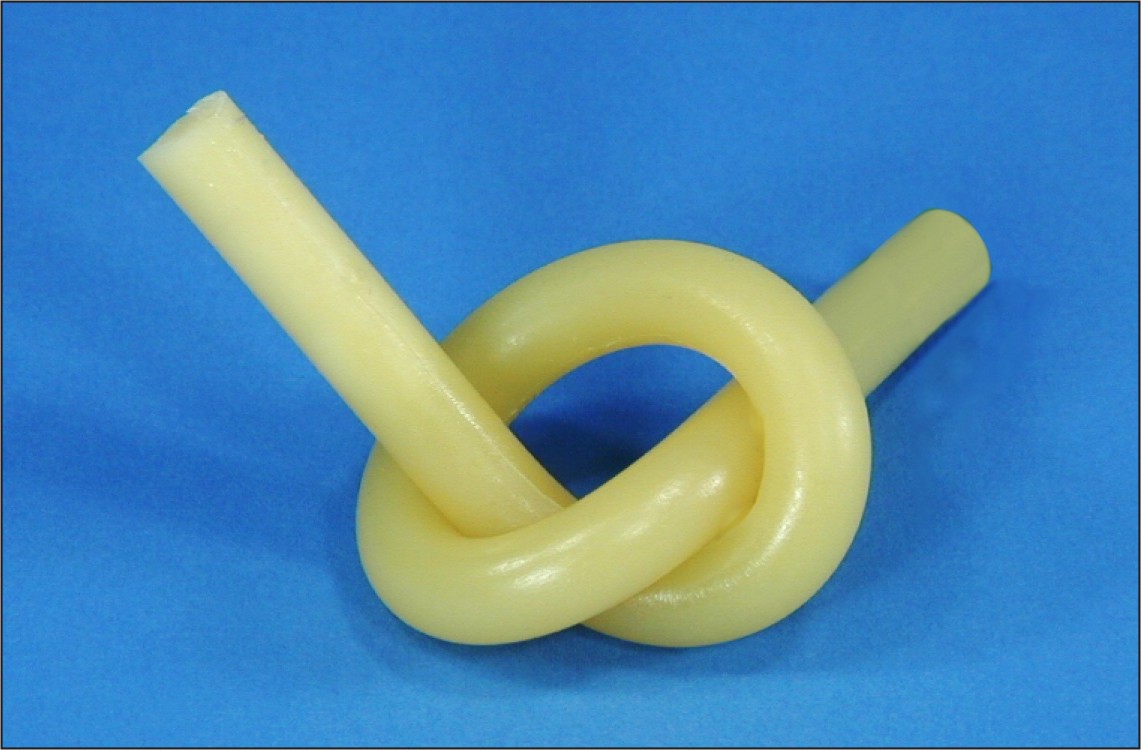

450华氏度杜拉科™ 超级柔软的环氧树脂是如此的柔韧，你可以把它打成一个结。只需在室温下混合、应用和固化，即可提供优异的粘合强度、对异种材料的附着力、耐热性和机械冲击性以及优异的电气和化学耐受性。

Duralco 4538N可以通过简单地调整配合比，为每种应用提供精确的灵活性，以适应数千种应用。适用于电子、仪器、生产、开发、维护、高温设备应用中的粘接、封装和密封。

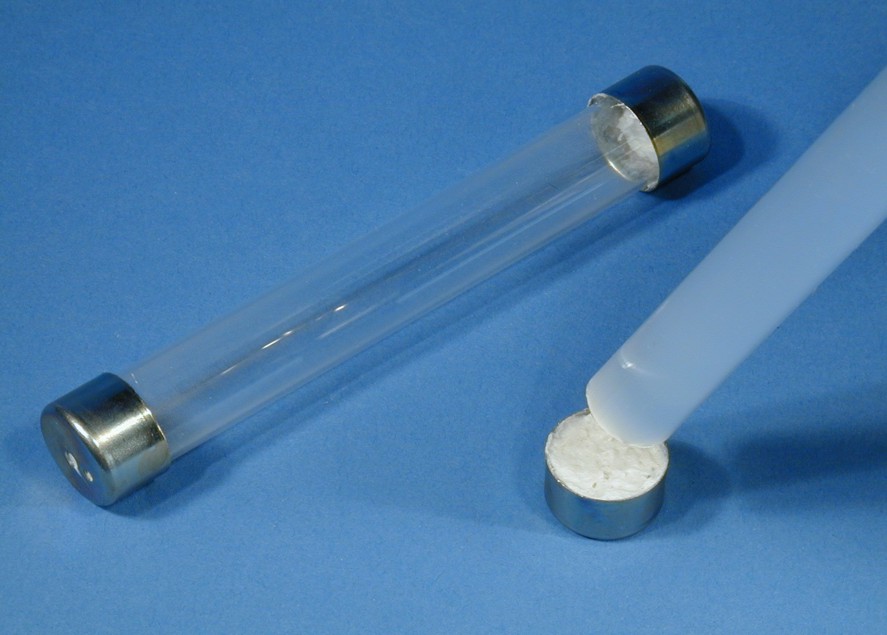

Duralco 4538 Super Flexible Epoxy，2600华氏度940LE快装、低膨胀胶接高性能石英灯高速生产线。现在，这是第一次，一种专门设计用来粘合低膨胀材料或用于困难应用的粘合剂。易于使用。只是混合和应用。Resbond 940LE可在几分钟内固化，形成一种抗电气和化学腐蚀的粘合剂，可防止热冲击应用中的开裂。应用包括粘接和绝缘石英夹具、灯泡、卤素灯、热电偶、热传感器、光纤电缆、玻璃器皿等。

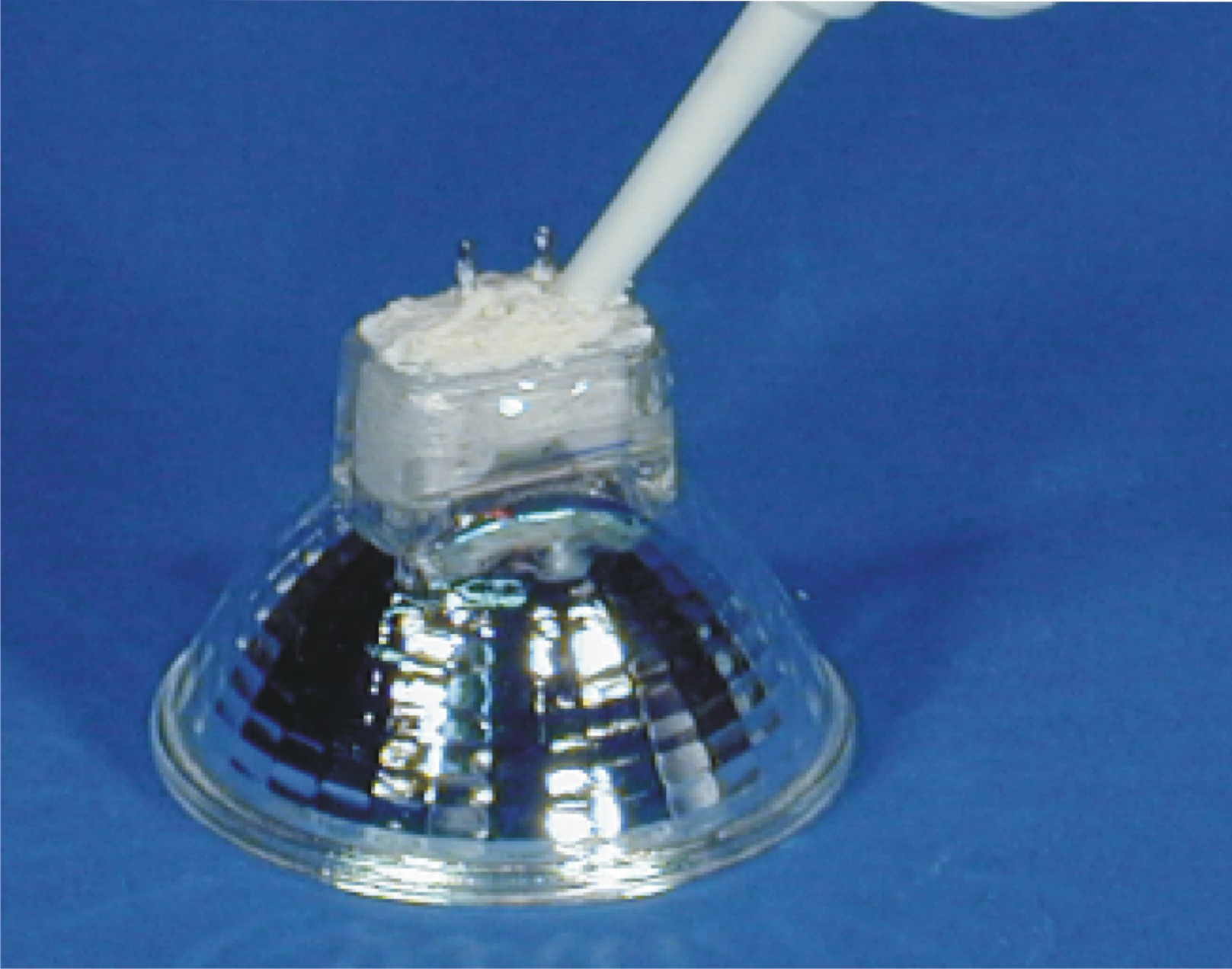

Resbond 940LE Bonds a Glass Light Fixture 2300华氏度907GF粘合剂和密封剂成功地密封排气管，防止腐蚀性化学品和高温。只要敷上，晾干就行了。907GF在4-12小时内固化，形成一种对化学药品、溶剂、电、氧化和还原性环境具有优异抵抗力的硬质陶瓷。应用范围包括：粘接金属、玻璃、陶瓷、陶瓷带；密封排气系统、烟囱、管道；修理柴油机、燃气轮机、取暖设备等。它是任何高温装配、生产、维修或维护应用的理想粘合剂和密封剂。

常见问题

Cotronics粘合剂的混合和测量

称重或分配前重新搅拌所有产品。混合前，小心地称出树脂和硬化剂或粉末和粘合剂到单独的容器中。（使用最少25克的混合物，以确保混合物均匀。）使用前，将粘合剂系统的两部分彻底混合。

测量或混合不当可能导致：材料未固化、软点、表面上的空隙、粘性表面、高温软化、化学或电阻变化。

粘结异种材料

选择一种热膨胀系数与待粘合材料紧密匹配的粘合剂。如有可能，选择柔性环氧树脂。粘合前，清洁污垢、机油、润滑脂，并用机械方式使表面粗糙。在室温下固化材料4-16小时，在250ºF下固化2小时。

推荐的粘合线厚度用于粘合

对于标准环氧树脂和陶瓷粘合剂，5-8密耳（0.005“-0.008”）的粘结线厚度将产生极好的效果。对于Cotronics的非下垂型腻子（环氧树脂或陶瓷），可使用0.020“或更厚的粘结层。为了形成厚层或截面，在每次涂抹之间应分几层进行固化。

接头设计和粘结强度

对接接头通常是最弱的，插入式接头（舌和槽、管中的杆）被认为是机械加固的，是接头设计中最坚固的类型。在修复困难的应用时，使用金属或陶瓷布埋入胶管中进行额外加固。

尼龙、聚四氟乙烯和类似的聚烯烃粘合这些塑料需要特殊的表面处理和/或蚀刻。Cotronics提供了柔性（4538）和活化环氧树脂（7050），它们可以与许多难以粘合的材料形成牢固的粘合，防止粘合剂从接头流出。选择高粘度或触变特性的粘合剂，并使用刚好足够的粘合剂完全填充要粘合的两个表面之间的间隙。

应用稀释剂

Cotronics粘合剂有时需要稀释，以便于流动，形成更薄的粘合线或促进封装。环氧配方可以用温和的热或环氧稀释剂105RT稀释。陶瓷粘合剂可以用特定粘合剂的相应稀释剂稀释。应尽可能减少或减少陶瓷材料的开裂。

消除封装材料中的气泡。使用前可通过真空加温或加气来减少气量。（施加29英寸汞柱的压力2分钟，如果需要，再重复2次）。

使用导电或导热粘合剂

在250ºF下进行2小时后固化后，导电和导热粘合剂将提供最佳效果。导电材料也有柔性版本，以适应不同热膨胀的粘合基板。陶瓷胶粘剂和浇注陶瓷的开裂，如果使用了过多的陶瓷混合物，或者使用了过多的水活化剂，或者添加了过多的水，可能会导致铸件开裂。检查混合材料时使用的配合比。浇注陶瓷经过热处理后将达到最佳强度。

加速固化时间

提高温度是缩短固化周期的最佳方法。通常大多数系统可在250ºF下快速固化。查看数据表或产品标签，了解您希望使用的材料的具体固化说明。

修改现有配方

Cotronics可以调整配方，以提供粘度、凝胶时间、固化特性以及搭接剪切强度、剥离强度、柔韧性、化学稳定性、耐热性、冲击强度、颜色等变量。

生产应用的特殊包装

Cotronics可以以预先测量的单位和批量供应材料，以便于在任何生产设施或现场应用中使用这些系统。
