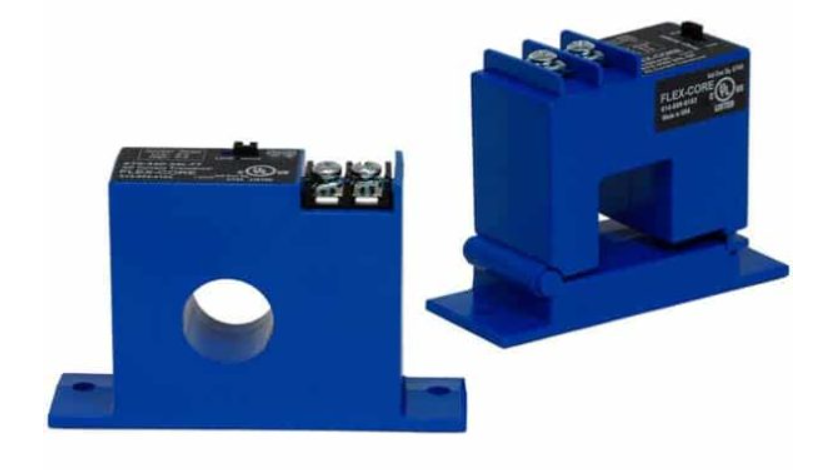

FLEX-CORE成立于1977年，开发了第一款柔性分体式电流互感器，使其成为市场上“最容易安装”的分体式电流互感器。FLEX-CORE是变压器、变送器、开关、继电器、信号调节器/转换器、仪表和配件的领先供应商。

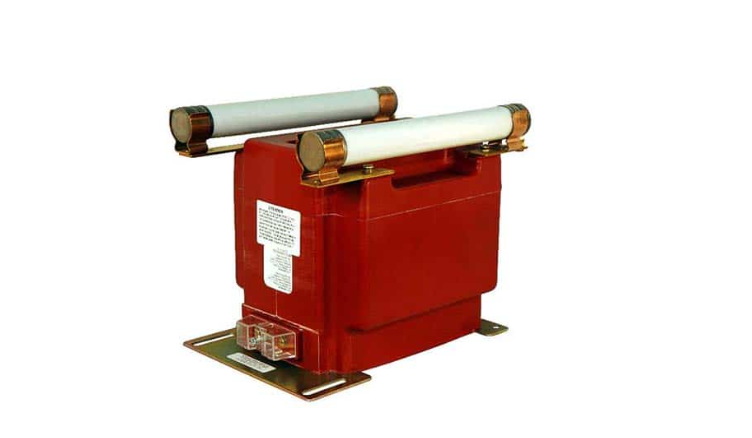

 在中压系统上测量功率和能量时，您可能会认为只能使用全额定电位变压器和电流互感器，但这是错误的。挑战在于中压电流互感器具有极强的侵入性。CT的安装需要串联，这反过来又需要移除一段电缆或母线进行安装。考虑使用 FLEX-CORE低压电流互感器，使安装变得轻而易举。您的持牌中压电工需要做的就是将电流互感器安装在完全绝缘的电缆或套管上。电缆/套管绝缘将CT，次级绕组和连接的仪表与较高电压隔离。这种变压器方案将节省金钱、时间和挫败感，而您肯定会在使用中压 CT 时遇到这种情况。

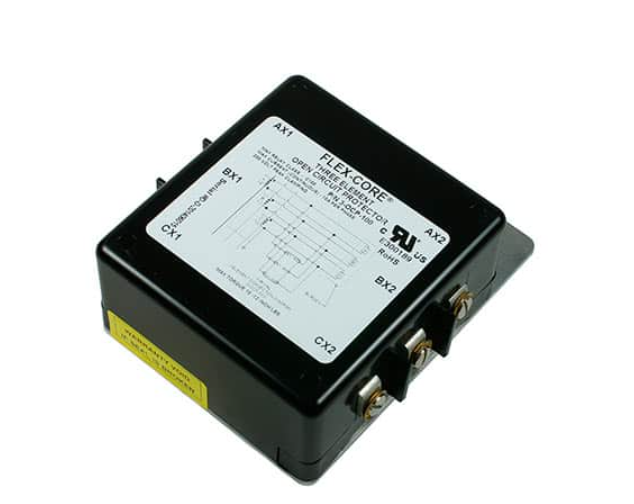

FLEX-CORE OCP 系列开路保护器设计用于检测和防止电流互感器中在初级电流“负载”时无意中打开次级端子时出现危险的高电压。

FLEX-CORE OCP 是一种使用高速短路 SCR 开关的电压检测器件。当次级峰值电压超过钳位电压值时，SCR 开关跳闸，使电流互感器输出短路。

单元件开路保护器带有两个端子，三元件开路保护器包括六个端子，用于连接电流互感器的次级端子并与计量装置或保护继电器并联。OCP 不影响保护继电器、计量装置或其他电流操作装置的操作。注意 - OCP 与电流互感器的次级极性连接并不重要。

开路保护器还提供保护，防止可能损坏电流互感器的负载或次级绕组的高次级电压瞬变。OCP的漏电流微不足道，不会影响所连接电流互感器的比率或相角误差。OCP可以处理 100 安培 1 秒和 80 安培 2 秒的短时故障电流。OCP 系列还可以通过一个元件处理 10 安培的最大连续电流，或通过所有三个独立元件处理 7.5 安培的最大连续电流。

FLEX-CORE FCL系列电流互感器具有指定为X1或正极的黑色引线，而其他带有引线的电流互感器（如2RL，5ARL，7RL系列实心铁芯）以及615和616分体式系列电流互感器具有白色引线作为X1。

电流互感器具有减法极性，H1 和 X1 标记位于电流互感器的同一侧，当面对电流互感器时，通常左侧为 H1，右侧为 X1。当面对 JAK-1C 和 JAK-1S 电流互感器的 H0/P0 标记时，X1 极性标记位于次级端子连接的左侧，可以在顶部找到。CTWH3-60-T50、JKM-3C 和 JKM-5C 等电流互感器的中压母线类型具有不同的 H1-H2 和 X1-X2 标记位置。虽然电流互感器的正确极性连接对于准确读取计量设备至关重要，但为继电保护应用安装正确的极性至关重要，因为不正确的连接会导致保护继电器在故障条件下不正确运行，这可能会对设备和人员安全造成灾难性后果。

如您需要咨询及采购FLEX-CORE电流互感器、FLEX-CORE小型继电器、FLEX-CORE电流开关、FLEX-CORE传感器等产品，请联系深圳市格雷创科技有限公司。格雷创坚持原装源头采购，擅长疑难偏门品类，支持小批量散杂件。

虽然正确安装电流互感器到其极性对于功率计的准确读数至关重要，但对于指示负载电流大小的电流表（模拟和数字仪表）来说，情况并非如此。功率计和电能表的读数取决于电流和电压之间的相对相位角。这种差异并不是将电流互感器连接到电流表的理由，无论您选择什么极性方向。您应该遵循“最佳实践”，并在安装电流互感器时观察极性标记 - 保持一致！FLEX-CORE电流互感器的极性标记在初级侧由 H1-H2 指定，在次级端子上由 X1-X2 指定。安装电流互感器时的正确方向是将 H1 标记（如果没有 H1 标记，则为白点）面向线路侧（或源极），H2 侧面向负载。一旦实施了这个简单的修改，您的读数将是准确的。

FLEX-CORE互感器准确测量电机的负载电流（以确定电机是在轻负载、满负载还是过载下运行）是最终用户的常见要求，可以使用专为计量应用设计的电流互感器快速完成。
确定使用哪种电流互感器需要安装人员知道电机的满载电流（FLC 或 FLA）。要查找满载电流，请找到电机上的铭牌标签并记下提供的电流比。如果电机的铭牌不再清晰或完全缺失，请根据额定马力、额定系统电压以及单相电机还是三相电机参考 NEC 手册中的电机负载数据图表。例如，如果三相460V额定感应电动机的额定值为110A，那么根据NEC手册，我们将选择比率为150：5A的电流互感器。重要提示 – 请记住验证导体的外径是否小于电流互感器的内径。

使用FLEX-CORE型号 180RL-151（对于上述示例），额定输出为 5A （150：5A），内径为 2.5 英寸，我们将：

假设导体的外径小于2RL电流互感器的5.180“内径。
通过验证仪表刻度是否与电流互感器比率匹配来确定实际电机负载。在这种情况下，仪表刻度应为0-150A。
选择模拟面板仪表以显示负载电流。如果要同时监测和读取三相的负载电流，可以使用三个独立的180RL-151电流互感器，每个电流互感器都有一个模拟面板仪表。作为替代选项，可以使用三个电流互感器（180RL-151），一个模拟面板仪表（HST905A150A）和一个选择开关（N25-61328-37S或N25-61325-37S）来获取每个相位的电流读数。
在无法拆除电缆的情况下，通常在中压装置中，应使用像FCL型号这样的分体式电流互感器来监测电机负载电流，窗口式电流互感器的额定电压为600V，但可以使用完全绝缘电缆在更高的电压下使用。在较高电压下正确安装600V额定电流的窗户型时应小心。如果低压窗型CT打算用于更高电压的应用，则购买者有责任确保满足操作条件，并采取必要的预防措施。对于某些应用，例如需要高计量精度的负载电机测试设置，建议使用更高精度（和更坚固的结构）电流互感器，如 JAK-0C 或 JAK-0S 型号。这些型号具有 0.3% 和 0.15% 的收入级计量精度。对于计量装置安装在与电流互感器分开的位置的应用，标准2RL电流互感器具有低负载，不适合，需要更高负载的CT来补偿长引线的额外阻抗。我们建议使用60RBT计量类电流互感器。如果电流传感器和计量设备之间的距离大于100'，合适的选择是使用具有4-20mA输出信号的电流传感器和具有4-20mA输入信号的计量设备。
