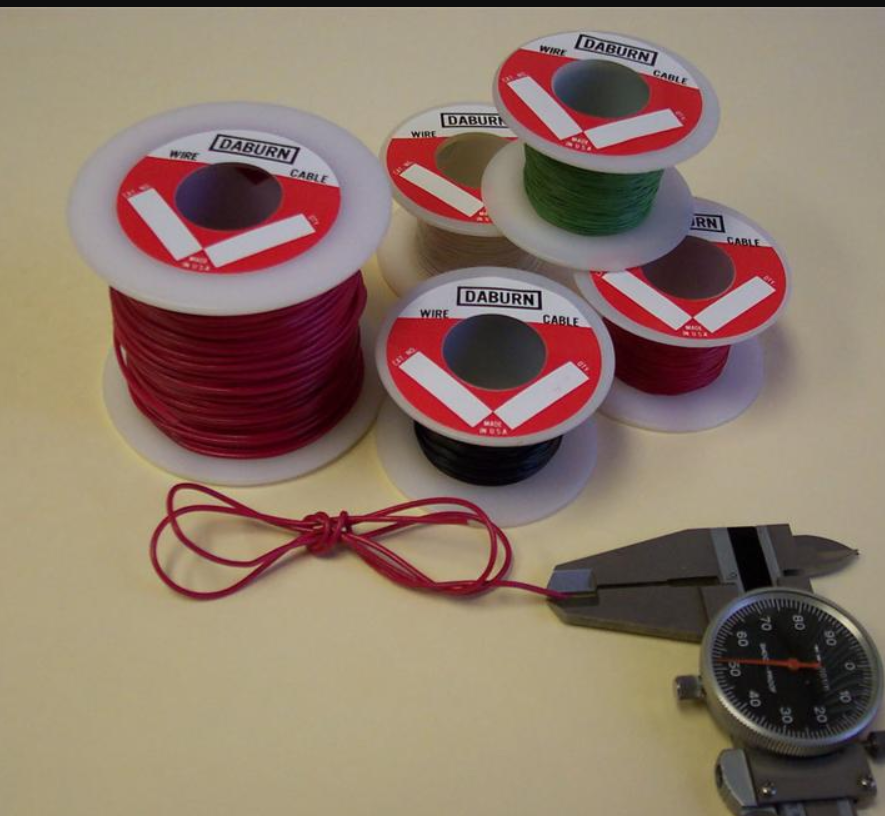

Daburn线缆，#2671 超柔性超微型和微型电线 - U/L 型 1568，1692

描述：Daflex超柔性超小型和微型连接线系列采用细、柔软的裸绞和薄 PVC 壁，专为连续弯曲应用而设计，如数据处理、汞恒温器、磁记忆鼓、旋转伺服平台和机器人。PVC电缆绝缘层在 -40°C 至 +105°C 的温度范围内具有出色的柔软性和弯曲特性。 它经过专门配制，可最大程度地减少扭结和疲劳，并且可以抵抗酸，碱，油，溶剂。

该系列符合 RoHS标准，符合UL 1692 和1568 型规范。

描述：

绞合软裸铜导体（AWG 50 股上的硬裸铜），用特殊配方的PVC薄壁绝缘。

工作温度：

-40°C 至 +105°C（某些 UL 型号必须降低额定值）

额定电压：

U/L 1007/1569 - 300V， U/L 1692 - 30V， U/L 1568 - 150V

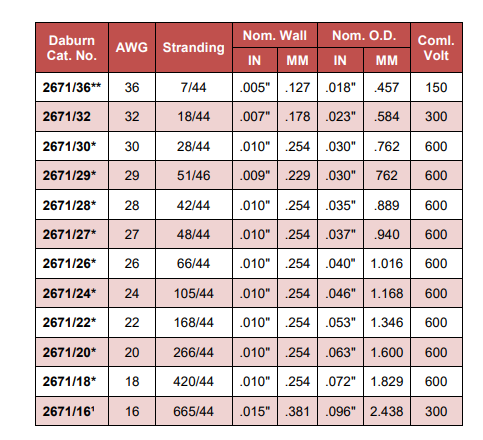

* Daburn线缆U/L 型 1568 （150V）。

** 镀锡铜。

¹ UL 1007/1569 （300V， 105°C）

标准推杆：

100 英尺或 1000 英尺

颜色：        黑色，白色，红色，绿色。 或其他颜色。

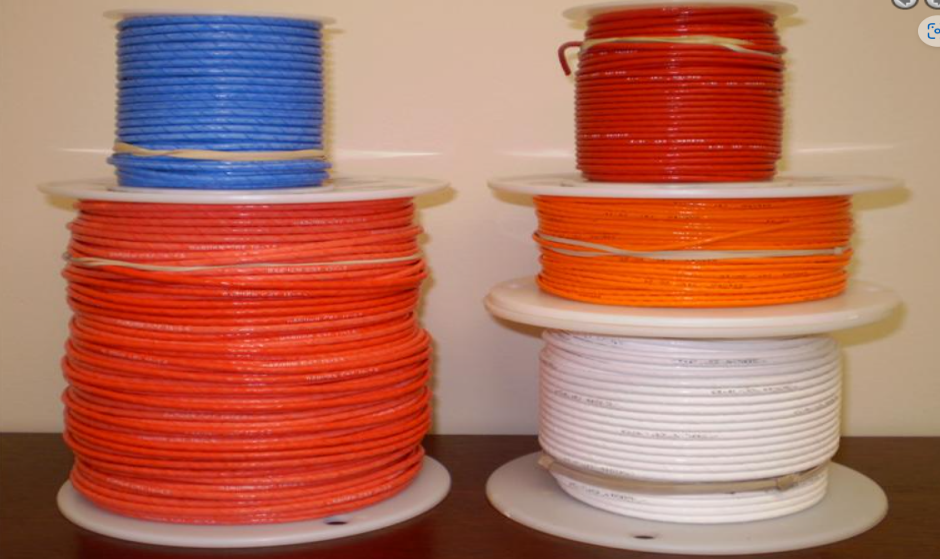

Daburn 超柔性微型电缆具有良好的灵活性，可满足空间受限的设计

当谈到柔性电缆时，首先想到的可能是自动化制造环境中的大型电缆载体或大型机器人。然而，小型设备对重复运动的需求日益增加，这给军事、消费、计算机和 IT、电信、生物医学和医疗等各行各业的设计人员带来了挑战。小型设备中的电缆不仅必须在多个周期内提供良好的灵活性，而且还必须提供超小的弯曲半径。最近，超柔性电缆已成为一种有吸引力的选择，允许工程师设计像手表一样小的设备，以实现柔性电缆的优势。以下是为空间受限的设计选择柔性电缆时要注意的事项：

微型尺寸：AWG 尺寸和直径比传统柔性电缆更小。

柔性导体：可承受数百万次弯曲循环的细线铜导体。

高链数：当更多的细线束吸收弯曲应力时，整个导体承受的应变较小。

柔性绝缘：硅橡胶在绝缘材料中提供了最理想的柔韧性，其次是柔性配方的PVC，以及薄绝缘的FEP和PTFE。

耐久性：电缆应承受恶劣条件，如化学品、磨损、潮湿和火焰，以延长使用寿命。

耐高温：各种柔性电缆应用，如医疗，可能需要耐高温。

Daburn Electronics 的 DAFLEX 超柔性微型电缆将小AWG尺寸和线径与高股数铜导体相结合，可承受重复弯曲的压力。该系列的尺寸低至 42 AWG 且有多种电缆可供选择，可将可靠、持久的电缆设计成微型设备。可用的导体包括裸铜、镀锡铜和镀银铜，以及 DaflexAlloy14 — 一种高强度铜合金。该系列还提供各种绝缘和护套选择，以应对环境挑战，如低温下的柔韧性以及耐化学性、耐磨性、防潮性和阻燃性。在绝缘体中，硅橡胶因其高柔韧性和低成本而广受欢迎，而FEP的无毒使其适用于生物医学应用，FEP的润滑性还有助于设计人员将电缆布线到狭小的空间中。DAFLEX超柔性微型电缆类型可以满足您的应用需求：

数据处理、水银恒温器、磁记忆鼓、旋转伺服平台和机器人：超灵活的微型和超小型电缆。

各种军事和商业应用，以及需要耐高温的医疗器械：超柔性硅橡胶电缆。

低压应用，如计算机、生物医学仪器、导弹、机器人、记录仪和服务器。此外，需要小直径，无毒绝缘体或耐高温的医疗应用：超柔性硅橡胶电缆，DaflexAlloy 14高强度FEP超小型电缆和微型/超小型屏蔽电缆。

手机、电脑、平板电脑、手表等需要小型化的应用：超柔性微型屏蔽电缆。

符合RoHS标准的DAFLEX超微型柔性电缆提供各种AWG尺寸和细线直径，电压范围为70 至600V。可以引用特殊的定制设计，在电缆或双绞线配置中混合AWG。

在为空间受限的设计选择柔性电缆时，请务必从一系列微型电缆中进行选择，这些电缆提供了多种选择，以满足各种应用的独特要求。达本电子的DAFLEX超柔性微型电缆直径小，弯曲半径小，可承受高弯曲周期，并能抵抗恶劣条件，以满足大多数应用的需求。

如何使用带磁性模块

 RJ45连接器是使用最广泛的连接器类型，可在路由器、交换机、VDSL数字设备、网络机顶盒、PCB和其他家庭和商业硬件等各种设备上实现以太网网络。在以太网设备之间传输信号时，连接必须包含磁性元件，以防止电磁干扰 （EMI） 和共模信号，并满足 Base-T 隔离要求。

RJ45磁性元件与分立器件相比的优势 在满足以太网标准的同时进行连接的最常见方法之一是将磁性元件与RJ45插孔集成。

虽然可以创建全分立式设计，但带有磁性模块（也称为集成连接器模块或ICM）的RJ45插孔具有明显的优势。

以下是为以太网设备使用RJ45插孔和连接器模块的一些优势：

广泛接受。ICM适用于各种以太网系统。

减少设计工作量。由于磁性元件集成在插孔中，因此可以比单独的分立元件更快、更轻松地将其添加到设计中。

节省空间。集成磁性元件的整体封装通常与连接器本身的尺寸相同。这些模块还减少了设计所需的分立元件数量，从而降低了空间要求、元件数量和装配成本。

提高效率，除了更快的设计过程外，减少的组件数量还加快了制造速度。

选择带集成模块的RJ45插孔的注意事项ICM有一个潜在的设计问题：模块内紧密排列的铜组件会产生串扰，因此请务必寻找具有良好屏蔽的 RJ45 磁性模块。

用于以太网供电 （PoE） 应用的RJ45磁性模块还必须处理更高的电流并提供更强的隔离能力。

Daburn提供带屏蔽的集成RJ45插孔和连接器模块，以满足各种支持以太网的设备。RJ45产品可应用于各种传输要求，如10Base，10/100Base，1000Base（1G），10G和PoE。阵容的亮点包括：

12F/14F-1X系列，这款10BASE-T RJ45插孔和磁性模块的集成滤波器与RJ45连接器的尺寸相同，可节省 PCB 空间，同时减少 EMI 辐射并提高 EMI 性能。

13F/6X系列，这款RJ45插孔和磁性模块系列专为通过 UTP-5 电缆进行 100BASE-T 传输而设计，提供的设计可支持各种 PHY。它还符合或超过 IEEE 802.3 和 ANSI X.3263 标准。

13F-67 系列（PoE 和 PoE+），此版本的 13F/6X 系列旨在提供 PoE 应用所需的更高电流和隔离，让您的以太网连接快速可靠。

各行各业的各种支持以太网的设备都有一个共同点：RJ45技术。为了满足现行的以太网隔离标准，连接必须包括磁性元件。带集成模块的RJ45插孔可以满足以太网连接需求，同时加快设计和制造时间并节省PCB空间。

Daburn的RJ45磁性模块提供各种传输速度和设计选项，以确保任何以太网网络设备的快速、可靠的信号传输。

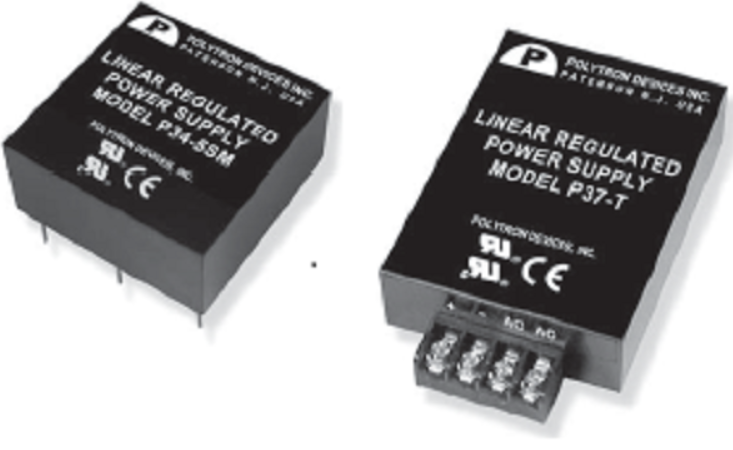

Polytron线性封装 AC-DC 电源模块

Daburn的线性封装功率模块已通过 UL、CE 和 CSA 认证，具有高隔离电压选项、短路保护和超低噪声。该系列提供台式适配器，设计用于所有单和双线性电源。

医疗级线性封装交流-直流电源模块

稳压，5VDC-250VDC，PC 卡或机箱安装 超低噪音，2 MOPP，适用于医疗应用 5800VAC增强绝缘，符合IEC 60601-1第3版，2μA患者漏电流，CE认证，调节线和负载0.02%至0.2%，1-3输出。
