ON-TRAK Photonics Corporation 是基于位置传感检测器 (PSD) 技术的激光对准测量设备的领先制造商。公司成立于 1991 年，旨在满足非接触式位置、距离、运动和振动测量这一新兴技术对高质量产品日益增长的需求。我们将解释什么是激光对中、这种测量技术的工作原理以及如何参与并为您的业务设计和开发定制应用程序。

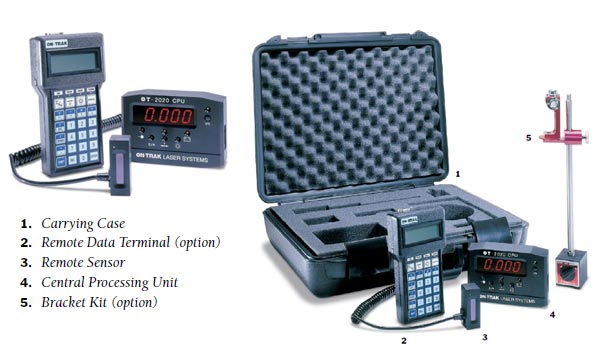

ONTRAK OT-2020 旋转激光目标系统与旋转激光器相结合，提供最快、最准确的方法来测量最远 100 英尺距离内的平面度、垂直度和直线度。OT-2020 电池供电以实现最大的现场便携性，已在大量应用中得到验证 - 许多应用都被财富 100 强公司采用。一个紧凑的手提箱（标准）包含整个系统：检测旋转激光位置的 OT-2020 RS1 型远程传感器，提供实时读出测量值的 OT-2020 型 CPU 中央处理器，加上几个选项，以提供额外的灵活性和便利性。卓越的准确性。优化精度并获得额外的信心措施。OT-2020 RS1 远程传感器通过先进的硅位置传感检测器提供保守规定的 0.001 英寸分辨率和精度。完全便携。将 RS1 遥感器放入可选的 OT-2020 BK 支架套件中，即可方便地在激光束路径上的任何位置进行瞬时测量。具有重磁性底座，只需轻按开关即可激活/停用，支架可以牢固地 - 立即 - 固定在测量表面或工具的任何位置。超简单的操作。专注于您的工作，而不是您的旋转激光系统。OT-2020 的 CPU 操作起来非常简单。最小化、直接的控件使您只需看一眼说明即可启动并运行。然而，没有牺牲性能。CPU 提供所有关键功能，包括脉冲平均、零偏移和串行通信端口。工业实力。OT-2020 CPU 和 RS1 封装在坚固的定制机加工铝制外壳中，可轻松承受极端工业环境的严酷考验。ON-TRAK已经看到系统被划伤、凹陷和布满污垢——但经过多年的持续服务后仍能完美运行。兼容所有旋转激光器。OT-2020 系统即插即用，兼容市场上所有旋转激光器。从 0.3mW 到 3.0mW 的四级自动量程以及与从 1 RPM 到 1,000 RPM 的所有激光跟踪速度的兼容性使兼容性瞬间实现。只需插入激光器，调整目标并开始进行测量。

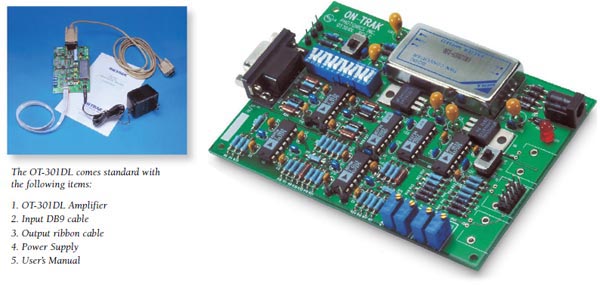

ONTRAK OT-301DL 印刷电路板放大器设计用于直接集成到 OEM 仪器中。OT-301DL 的电路元件针对具有可选偏置电压和三个增益范围的双侧位置传感检测器 (PSD) 进行了优化，以极高的精度添加、减去和划分检测器信号。精密运算放大器和精密电阻网络提供最终比率。

X, Y 模拟位置输出电压

总和输出

宽动态范围 — 三个十进制 103V/A、104V/A、105V/A

直流至 15kHz

校准调整 X, Y

零偏移调整 X, Y

自动检测器偏置

与光束强度无关的位置

模拟分频器在非常宽的信号范围内提供最大的线性度。末级提供 X 和 Y 输出的 +10% 读数调整，并用作驱动长电缆的高性能输出缓冲器。和信号等于总检测器信号并与入射光束功率成正比。OT-301DL 包括一个 DC-DC 转换器，可以移除并用外部电源替换，以降低大批量 OEM 应用的成本。光束位置根据 PSD 的两个阴极连接（指定为 X1 和 X2）和两个阳极连接（Y1 和 Y2）生成的信号比率计算得出。OT-301DL 上的四个跨阻放大器可准确测量所有阴极和阳极信号电流。

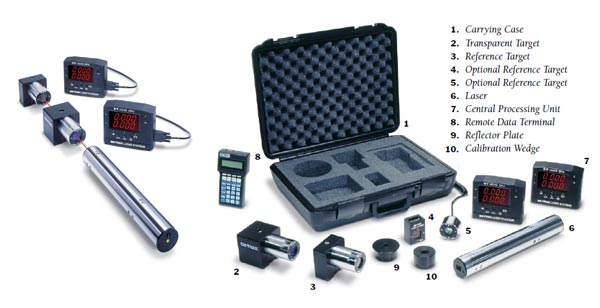

ONTRAK OT-4040引入一种简单、强大的方法来随时随地执行准确的对准测量。OT-4040 对准激光系统可以在可见激光参考线上的任何点实时即时测量 XY 偏差 - 一条长达 300 英尺的线。在项目展开时动态监控项目。只需将“透明”测量目标沿着参考线放入任何标准 NAS 工具球体中，然后使用附带的中央处理器进行读数。OT-4040 对准激光系统已得到飞机制造商、造船商和汽车行业的广泛验证。它在各种具有挑战性的对准应用中显着提高了效率并减少了工时。一个典型的系统由一个 OT-4040 LL 型对准激光器、OT-4040 TTS4 透明目标、OT-4040 TS4 参考目标和两个 OT-4040 中央处理单元（每个目标一个 CPU）组成。还有许多选项可供选择。优化精度并获得更大的信心。OT-4040 在最远 300 英尺的距离上提供保守指定的 0.001 英寸分辨率。第三代光纤耦合激光二极管传输系统可确保远距离出色的光束相干性——即使在严苛的室外环境中也是如此。专注于您的工作，而不是您的对齐系统。OT-4040 的操作再简单不过了。事实上，即使是新手操作员也可以在不到五分钟的时间内启动并运行，几乎不需要看一下说明手册。该系统非常简单直观。

如您需要咨询及采购Ontrak便携式激光准直系统、Ontrak旋转激光系统、Ontrak位置传感器等产品，请联系深圳市格雷创科技有限公司。格雷创坚持原装源头采购，擅长疑难偏门品类，支持小批量散杂件。联系人：叶先生 手机微信：13602565586

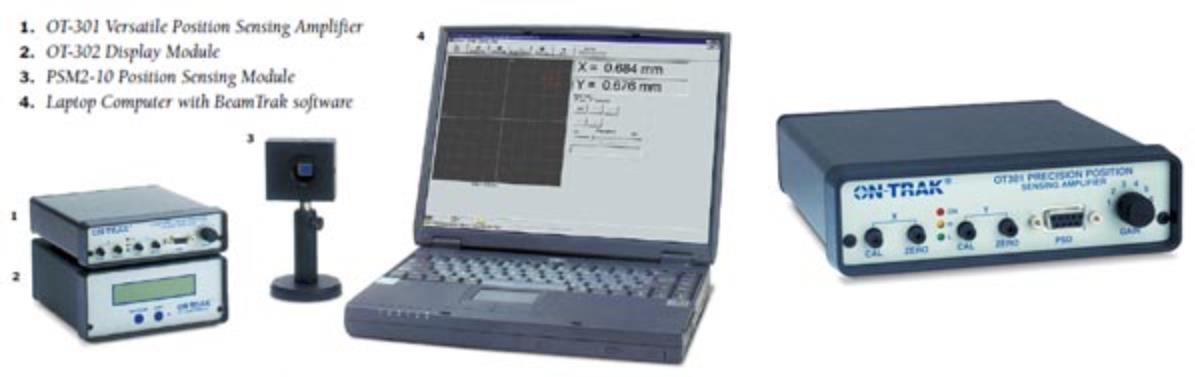

ONTRAK OT-301 位置传感放大器是处理市场上任何位置传感检测器 (PSD) 电流输出的最简单、最精确的方法。真正的即插即用，OT-301 消除了设计和构建定制放大解决方案的麻烦。只需插入检测器，打开电源，即可开始使用。好处是更大的便利性、效率和生产力……加上与您未来位置感测需求的 100% 兼容性。OT-301 很快就能收回成本。从激光束对准，到光束对中，再到镜面稳定，OT-301 是满足一维和二维绝对光学定位或精密对中和归零要求的理想选择。

、Y 模拟位置输出电压

总和输出

宽动态范围：0.1μA 至 1.5mA

直流至 15kHz

兼容所有位置传感探测器

零偏移/归零

校准调整

自动检测器偏置

与光束强度无关的位置

从双边、四边、单轴、象限和双单元 PSD 读取 XY 位置输出和 SUM 输出。四个互阻抗放大器通道和精密信号处理电子设备提供了精密角度、表面均匀性、平面度、平行度和直线度测量所需的性能。位置传感探测器产生的光电流由四通道放大器系统使用位置传感算法进行处理。结果是 X 和 Y 模拟输出与光束位置成正比，与光束强度的变化无关。

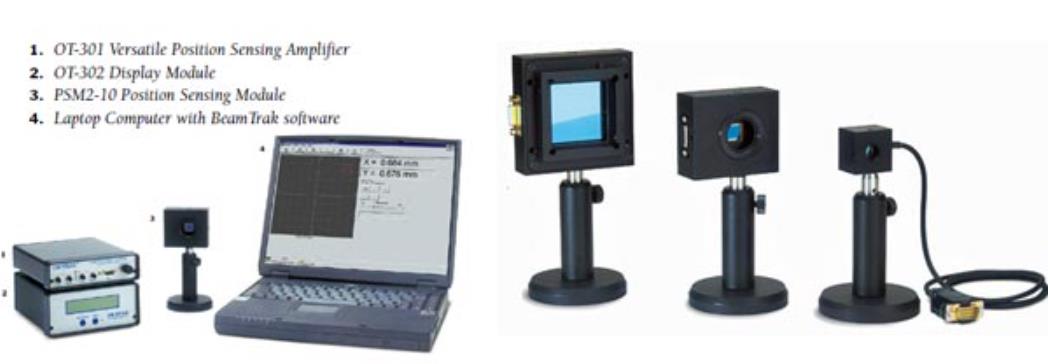

On-Trak 位置传感模块是完全封装的位置传感探测器，当与 On-Trak 位置传感放大器一起使用时，可提供与探测器有效区域上的光点位置成正比的模拟输出。然而，真正让它们与众不同的是其专有的即插即用设计。位置感测从未如此方便……或如此准确。无需再为面包板、焊接、切割和接线而烦恼。相反，所有 On-Trak 正电子传感模块 (PSM) 都包含一个超小型 9 针连接器，可直接插入任何 On-Trak 位置传感放大器。只需插上电源即可使用。就这么简单。

完全封装的位置传感探测器

硅线性：400-1100 nm
双侧硅：400-1100 nm
硅象限：400-1100 nm
锗四侧：800-1800 nm

可拆卸过滤器支架适配器

标准安装孔

即插即用兼容所有 ON-TRAK 位置传感放大器

从几种不同的配置中进行选择；每个模块包含一个线性、双边、四边或象限位置传感检测器。所有模块都经过方便的包装，可以同时监控位置和光强度。位置传感模块有两种封装尺寸：标准型和紧凑型。标准尺寸为 2.8" x 2.45" x 1.125"。紧凑型尺寸为 1.25" x 1.25" x 0.975"。所有 PSM 均具有标准安装孔，可轻松安装到您现有的实验室设备上。无论您的柱子和支架是 1/4 - 20 还是 8/32，您都可以在几分钟内启动并运行。
